焊接螺母焊接過(guò)程是一個(gè)熱循環(huán)過(guò)程，焊后往往存在著殘余應(yīng)力，致使產(chǎn)生冷裂紋造成質(zhì)量事故，所以必須消除應(yīng)力。結(jié)構(gòu)鋼常用的消除焊接螺母殘余應(yīng)力的方法是采用熱處理把焊件的整體或局部均勻加熱至材料相變點(diǎn)以下的溫度范圍，一般為550一650℃，經(jīng)一定時(shí)間保溫，此時(shí)金屬未發(fā)生相變，但在此溫度上，其屈服極限降低，使內(nèi)部由于殘余應(yīng)力的作用而產(chǎn)生一定的塑性變形，使應(yīng)力得以消除，然后再均勻緩慢地冷卻。

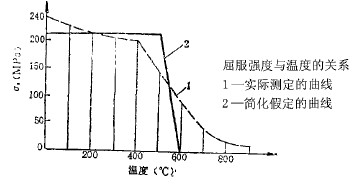

　　關(guān)于對(duì)焊接螺母熱處理的溫度，我們認(rèn)為可以結(jié)合焊接螺母屈服強(qiáng)度與溫度的關(guān)系原理圖，來(lái)選擇最佳范圍值。

　　由圖可知，屈服強(qiáng)度在加熱初期緩慢下降，隨著溫度的升高，曲線下降轉(zhuǎn)快，當(dāng)溫度達(dá)到60一650℃時(shí)屈服強(qiáng)度接近于零，就變成塑性材料。我們用屈服強(qiáng)度與溫度的原理圖來(lái)指導(dǎo)焊后熱處理的工藝。由原理圖可知，焊后消除殘余應(yīng)力熱處理的溫度可以在500一70℃之間，因?yàn)樵诖藴囟认虑?qiáng)度低易產(chǎn)生塑性變形，有利于消除殘余應(yīng)力。
